GLII型散熱器

GLⅡ型散熱器是用鋼鋁復合翅片管或者是鋼制繞片翅片管作為換熱元件，多為雙回路（二排）或多回路（四排）的空氣熱交換器，可避免受熱膨脹及其它原因所造成的應力集中;耐高溫、耐腐蝕。廣泛應用于除濕、烘干、采暖通風系統的空氣加熱，或冷卻空調系統的空氣降溫。

一、GLⅡ型散熱器概述
1．GLⅡ型散熱器為鋼制雙回路(二排)、或多回路(四排、六排)結構，散熱管用Ф25*2mm無縫鋼管，經專機繞片15*0.3mm皺折鋼帶而成，呈螺旋狀,其片距為4.5mm，承壓高，耐腐蝕；

2．GLⅡ型散熱器是一型種標準型號散熱器，標準結構由鋼制框架、散熱排管組成，按國標準圖集制造生產；

3．GLⅡ型散熱器的散熱排管采用U型彎頭連接、多孔板支撐，可以消除受熱膨脹及其它原因所造成的應力，耐高溫，耐腐性好，經久耐用；

4．GLⅡ型散熱器廣泛應用于烘干系統的空氣加熱及大、中型采暖通風系統，或冷卻空調系統的空氣降溫；

5．GLⅡ型散熱器工作介質：蒸汽、高溫水、導熱油、低溫鹽水等；

6．GLⅡ型散熱器工作壓力：1.0MPa、1.6MPa、2.5MPa、4.0MPa

    7．GLⅡ型散熱器編號方法：
                          型號-排數-表面管數-表面管長（英寸）
                          如采用四排管，表面管數為10，管長為42英寸時，則為GLII-4-10-42

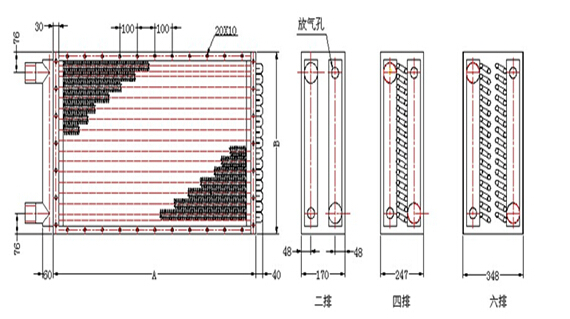

GLII型散熱器參數表：

表面管數	B（mm）	表面管長		24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
		A(mm)		24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
		排數		700	850	1000	1150	1300	1450	1600	1750	1900	2050	2200	2350	2500	2650	2800	2950	3100
		基本參數		700	850	1000	1150	1300	1450	1600	1750	1900	2050	2200	2350	2500	2650	2800	2950	3100
6	318	散熱面積　?。╩²）散熱面積　　（m²）受風面積　?。╩²）通風凈截面積（m²）進出管接頭　(寸) 凈重　　　　(kg) 凈重　　　　(kg)	2 4 2或4 2或4 2或4 2 4	4.7 9.4 0.157 0.083 1 19 34	5.84 11.68 0.196 0.108 1 22 40	6.98 13.96 0.235 0.126 1 25 45	8.12 16.24 0.273 0.145 1 28 50
8	396	散熱面積　?。╩²）散熱面積　?。╩²）受風面積　　（m²）通風凈截面積（m²）進出管接頭　(寸) 凈重　　　　(kg) 凈重　　　　(kg)	2 4 2或4 2或4 2或4 2 4	6.26 12.52 0.205 0.108 1 23 42	7.78 15.56 0.255 0.135 1 27 50	9.32 18.64 0.306 0.162 1 31 58	10.84 21.68 0.356 0.189 1 35 66	12.42 24.84 0.406 0.215 1 39 74	13.04 27.88 0.457 0.242 1 43 82	15.48 30.96 0.507 0.268 2 47 90
10	474	散熱面積　?。╩²）散熱面積　?。╩²）受風面積　　（m²）通風凈截面積（m²）進出管接頭　(寸) 凈重　　　　(kg) 凈重　　　　(kg)	2 4 2或4 2或4 2或4 2 4	7.82 15.64 0.253 0.134 1 28 50	9.72 19.44 0.315 0.167 1 33 59	11.64 23.28 0.377 0.2 1 37 66	13.56 27.12 0.438 0.233 1 41 73	15.48 30.96 0.501 0.266 1 45 81	17.42 34.84 0.563 0.298 1 50 90	19.34 38.63 0.625 0.332 1 55 99	21.22 42.44 0.687 0.366 1 60 109	23.18 46.36 0.749 0.398 1 66 119	25.08 50.16 0.812 0.43 1 72 129	27 54 0.873 0.463 1 78 140
12	552	散熱面積　?。╩²）散熱面積　　（m²）受風面積　?。╩²）通風凈截面積（m²）進出管接頭　(寸) 凈重　　　　(kg) 凈重　　　　(kg)	2 4 2或4 2或4 2或4 2 4	9.36 18.72 0.3 0.159 2 37 66	11.66 23.32 0.374 0.198 2 43 78	13.98 27.96 0.447 0.237 2 49 90	16.26 32.52 0.521 0.276 2 55 102	18.62 37.24 0.595 0.316 2 61 114	20.9 41.8 0.669 0.354 2 67 126	23.2 46.4 0.741 0.393 2 73 139	25.46 50.92 0.816 0.433 2 79 150	27.8 55.6 0.891 0.473 2 85 162	30.1 60.2 0.965 0.512 2 91 174	32.38 64.76 1.035 0.549 2 97 186	34.7 69.4 1.11 0.588 2 103 198	37 74 1.185 0.628 2 109 210	39.34 78.68 1.258 0.666 2 115 222	41.7 83.4 1.335 0.707 2 121 234	44 88 1.41 0.748 2 127 246	46.2 92.4 1.48 0.784 2 133 258
15	669	散熱面積　?。╩²）散熱面積　?。╩²）受風面積　　（m²）通風凈截面積（m²）進出管接頭　(寸) 凈重　　　　(kg) 凈重　　　　(kg)	2 4 2或4 2或4 2或4 2 4	11.62 23.24 0.372 0.197 2 46 83	14.58 28.16 0.463 0.245 2 53 95	17.48 34.96 0.554 0.294 2 60 108	20.34 40.68 0.645 0.342 2 68 122	23.24 46.48 0.737 0.391 2 75 135	26.12 52.24 0.828 0.438 2 82 148	29 58 0.92 0.488 2 89 161	31.82 63.64 1.01 0.536 2 96 174	34.78 69.56 1.101 0.584 2 103 187	37.62 75.24 1.192 0.632 2 111 200	40.5 81 1.285 0.681 2 118 213	43.4 86.8 1.375 0.73 2 125 226	46.2 92.4 1.468 0.777 2 132 239	49.2 98.4 1.56 0.826 2 139 252	52.1 104.2 1.65 0.875 2 146 265	55 110 1.74 0.923 2 153 278	57.8 115.6 1.835 0.973 2 160 291
18	786	散熱面積　?。╩²）散熱面積　　（m²）受風面積　?。╩²）通風凈截面積（m²）進出管接頭　(寸) 凈重　　　　(kg) 凈重　　　　(kg)	2 4 2或4 2或4 2或4 2 4	14.06 28.12 0.443 0.235 2 53 92	17.5 35 0.552 0.293 2 67 108	20.94 41.88 0.66 0.35 2 69 124	24.4 48.8 0.769 0.407 2 77 140	27.88 55.76 0.879 0.464 2 85 156	31.38 62.76 0.987 0.523 2 92 172	34.8 69.6 1.095 0.58 2 100 198	38.22 76.44 1.204 0.638 2 108 204	41.7 83.4 1.313 0.693 2 116 220	45.1 90.2 1.42 0.753 2 124 236	48.6 97.2 1.53 0.811 2 132 252	52.08 104.16 1.64 0.869 2 140 268	55.5 111 1.75 0.928 2 146 284	59 118 1.86 0.986 2 156 300	62.5 125 1.956 1.035 2 164 306	65.9 131.8 2.08 1.102 2 172 332	69.4 138.8 2.185 1.158 2 180 348
21	908	散熱面積　?。╩²）散熱面積　　（m²）受風面積　?。╩²）通風凈截面積（m²）進出管接頭　(寸) 凈重　　　　(kg) 凈重　　　　(kg)	2 4 2或4 2或4 2或4 2 4	16.3 32.6 0.515 0.276 2 60 105	20.4 40.8 0.641 0.342 2 96 123	24.44 48.88 0.767 0.407 2 78	28.42 56.84 0.893 0.473 2 87	32.34 64.68 1.02 0.541 2 96 177	36.58 73.16 1.145 0.607 2 103 195	40.6 81.2 1.272 0.674 2 112 213	44.6 89.2 1.399 0.741 2 121 231	48.7 97.4 1.528 0.81 2 130 249	52.7 105.4 1.651 0.875 2 139 267	56.7 113.4 1.78 0.944 2 148 285	60.8 121.6 1.905 1.01 2 157 303	64.7 129.4 2.03 1.075 2 166 321	68.8 137.6 2.16 1.145 2 175 339	72.9 145.8 2.28 1.208 2 184 357	76.9 153.8 2.41 1.28 2 193 375	80.8 161.6 2.54 1.345 2 202 393
24	1027	散熱面積　?。╩²）散熱面積　?。╩²）受風面積　?。╩²）通風凈截面積（m²）進出管接頭　(寸) 凈重　　　　(kg) 凈重　　　　(kg)	2 4 2或4 2或4 2或4 2 4	18.62 37.24 0.587 0.313 2 68 120	23.26 46.52 0.73 0.388 2 79 141	27.9 55.8 0.873 0.463 2 90 162	32.54 65.08 1.016 0.538 2 101 182	37.9 75.8 1.161 0.615 2 112 201	41.8 83.6 1.307 0.693 2 122 220	46.4 92.8 1.451 0.769 2 133 239	50.92 101.84 1.591 0.843 2 144 258	55.6 111.2 1.739 0.921 2 155 277	60.2 120.4 1.881 0.998 2 164 295	64.8 129.6 2.025 1.075 2 174 314	69.4 138.8 2.17 1.15 2 184 333	73.9 147.8 2.315 1.225 2 194 352	78.7 157.4 2.455 1.3 2 204 371	83.4 166.8 2.605 1.38 2 215 390	89.8 179.6 2.745 1.455 2 226 410	92.4 184.8 2.89 1.53 2 238 430
