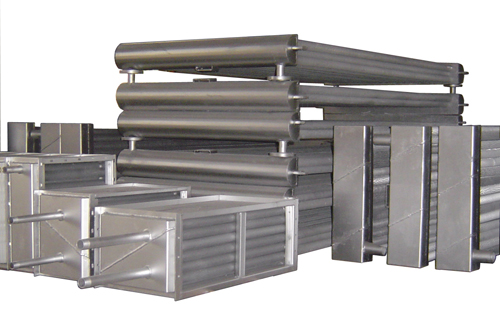

鍋爐用蒸汽加熱器

鍋爐用蒸汽加熱器是利用蒸汽加熱空氣的一種新穎熱交換設備。該設備采用螺旋翅片管作為傳熱元件，重量輕，體積小，結構緊湊，傳熱面積大，使用壽命長，主要應用于電廠鍋爐系統，提高了機組熱力系統的循環效率。如：空氣預熱器的空氣入口端，冷爐制粉系統，也可以用于其他行業中利用蒸汽加熱空氣的相關設備。

鍋爐用蒸汽加熱器特點：
1.蒸汽加熱器利用蒸汽作為熱源來加熱空氣，其設計是以蒸汽的凝結放熱過程為設計基礎，就是使過熱蒸汽冷凝放熱成飽和蒸汽，再冷凝放熱成熱水，加熱蒸汽對螺旋翅片管外部橫掠空氣產生穩定的相變放熱過程，釋放出全部的汽化潛熱，將空氣加熱后凝結成飽和水排出。
2.采用翅片管式結構，鋼鋁復合翅片管組成的關牌構成蒸汽加熱器單片，單個或數個蒸汽加熱器單片并聯成組，各組串聯后組裝成整體的蒸汽加熱器。串、并聯的換熱片采用積木式裝配結構，體積小，結構緊湊，便于維修更換。
3.蒸汽加熱器由外殼，進汽管聯箱、疏水管聯箱、管束固定板、翅片管、疏水管和疏水熱膨脹彎管、風道過渡段和風道法蘭等部分組成。
4.蒸汽加熱器首先通過蒸汽入口管導入蒸汽聯箱，通過翅片管冷凝放熱后變成飽和水金屬疏水聯箱，再通過疏水閥不斷的排放出去。
5.鍋爐用蒸汽加熱器用的翅片管為鋼鋁復合軋制翅片管，基管為鋼管，翅片為鋁翅片，這種翅片管接觸熱阻小，連接緊密，傳熱系數高。由于鋁管的保護，而使基管不受腐蝕，防腐性能好。
6.蒸汽加熱器的翅片管采用叉排排列，傳熱面積大，換熱系數高，空氣流動均勻。設備體積小，體重輕，結構緊湊，傳熱效率高。
7.蒸汽換熱器的翅片管的直徑，翅片高，翅間距，翅片厚度，管間距的結構參數和布置形式設計合理，風阻小，提高流量。
8.蒸汽加熱器的所有承壓部件均按照國家標準設計和制造，出廠前均進行水壓試驗，試驗壓力均為設計壓力的1.5倍，確保水壓試驗時無任何泄露現象發生。
9.蒸汽加熱器設計適合室外布置，可以長期安全進行，整體設計壽命不小于30年。
二.鍋爐用蒸汽加熱器技術參數
1.型號說明

   系列代號       布置形式        管排數      工程代號
     SAH             I           3/3/3/3         XY
布置形式：用羅馬數字I 、II、III表示
I型：立式布置--安裝于水平風道。
II型：臥式布置--安裝于垂直風道。
III型：側立布置--安裝于傾斜風道。
布置方式根據電廠風道系統情況進行選擇，安裝條件不受限制時，應盡量選用I型布置方式。以便于疏水通暢。
2.鍋爐用蒸汽加熱器流通介質
  管內介質為蒸汽，或者是蒸汽和水的混合物；管外介質為流動的空氣。
