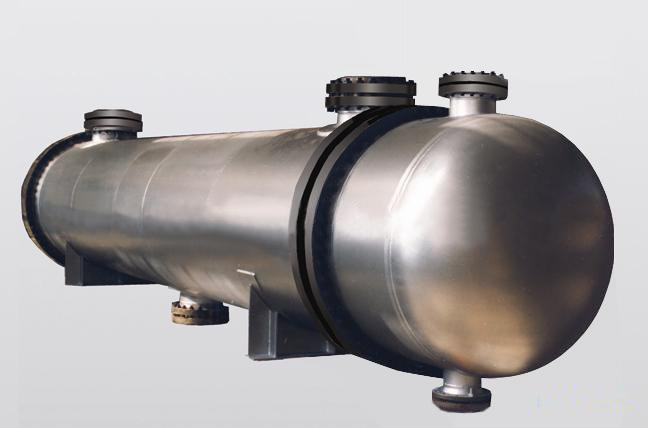

固定管板式換熱器
一、主要技術特性參數
|
公稱直徑 |
150 250 |
400 500 |
600 800 1000 1200 |
|
設計壓力 MPa |
0.6 1.0 1.6 2.5 4.0 |
||
|
設計溫度 |
-19 –200度 |
||
|
腐蝕裕度 |
2mm |
||
|
焊縫系數 |
1.0 |
0.8 |
0.85 |
|
換熱管與圓筒溫差 |
±50度 |
||
二、系列范圍
|
公稱直徑 |
150 250 400 500 600 800 1000 1200 |
|
設計壓力 Mpa |
0.6 1.0 1.6 2.5 4.0 |
|
換熱面積 m2 |
1~779 |
|
換熱管規格 mm |
?25 H 2.5 |
|
換熱管長度 mm |
1500 2000 3000 6000 9000 |
|
管程數 N |
I II IV VI |
三：組合系列參數范圍下表：
|
公稱 直徑 DN mm |
管程數
N |
換熱管數 量 n |
換熱面積Fm2/設備重量Kg(Pg40) |
管程流通面積f m2 |
設計壓力P MPa |
||||
|
換熱管長度L(mm) |
|||||||||
|
1500 |
2000 |
3000 |
6000 |
9000 |
|||||
|
150 |
I |
9 |
1.0 |
1.3 |
2.0 |
0.0028 |
2.5 4.0 |
||
|
245 |
255 |
346 |
|||||||
|
250 |
I |
38 |
4.0 |
5.7 |
8.7 |
17 |
0.0119 |
||
|
643 |
707 |
838 |
1175 |
||||||
|
II |
32 |
3.5 |
4.8 |
7.0 |
14 |
0.0050 |
|||
|
579 |
642 |
762 |
1086 |
||||||
|
400 |
I |
98 |
11 |
15 |
22 |
45 |
0.0302 |
1.0 1.6 2.5 4.0 |
|
|
1109 |
1311 |
1620 |
2525 |
||||||
|
II |
94 |
10 |
14 |
21 |
43 |
0.0145 |
|||
|
986 |
1093 |
1400 |
2280 |
||||||
|
IV |
76 |
8 |
11 |
17 |
35 |
0.0058 |
|||
|
976 |
1097 |
1348 |
2116 |
||||||
|
500 |
I |
174 |
26 |
39 |
80 |
0.0540 |
|||
|
1552 |
1988 |
3307 |
|||||||
|
II |
164 |
24 |
37 |
76 |
0.0254 |
||||
|
1469 |
1897 |
3162 |
|||||||
|
IV |
144 |
21 |
32 |
66 |
0.0111 |
||||
|
1448 |
1851 |
3043 |
|||||||
|
600 |
I |
145 |
37 |
56 |
114 |
0.0776 |
0.6
1.0
1.6
0.4 |
||
|
2095 |
2686 |
4444 |
|||||||
|
II |
228 |
34 |
52 |
106 |
0.0358 |
||||
|
2004 |
2405 |
4273 |
|||||||
|
IV |
222 |
33 |
50 |
103 |
0.0174 |
||||
|
2029 |
2593 |
4288 |
|||||||
|
800 |
I |
467 |
106 |
216 |
0.1467 |
||||
|
4792 |
7890 |
||||||||
|
II |
448 |
102 |
207 |
0.0704 |
|||||
|
4621 |
7644 |
||||||||
|
IV |
444 |
101 |
205 |
0.0349 |
|||||
|
4674 |
7787 |
||||||||
|
VI |
432 |
98 |
200 |
0.0226 |
|||||
|
4709 |
7675 |
||||||||
|
1000 |
I |
479 |
170 |
346 |
523 |
0.2353 |
|||
|
7661 |
12326 |
16438 |
|||||||
|
II |
742 |
168 |
343 |
518 |
0.1166 |
||||
|
7470 |
12262 |
16943 |
|||||||
|
IV |
710 |
161 |
328 |
496 |
0.0558 |
||||
|
7475 |
12152 |
16717 |
|||||||
|
VI |
698 |
159 |
323 |
487 |
0.0365 |
||||
|
7432 |
11985 |
16609 |
|||||||
|
1200 |
II |
1115 |
516 |
779 |
0.3503 |
||||
|
18800 |
25841 |
||||||||
|
IV |
1104 |
511 |
771 |
0.1734 |
|||||
|
18421 |
25420 |
||||||||
|
IV |
1058 |
489 |
739 |
0.0831 |
|||||
|
18201 |
25007 |
||||||||
|
VI |
1028 |
476 |
718 |
0.0538 |
|||||
|
18177 |
24875 |
||||||||
四、接管表
|
DN PN Dn MPa 法蘭 |
150 |
250 |
400 |
500 |
600 |
800 |
1000 |
1200 |
||
|
50 |
80 |
125 |
150 |
150 |
200 |
250 |
300 |
|||
|
設 一 三 五 MPa |
06 |
JB 81-59 平面 |
F 57H 35 |
F 89H 4 |
F 133H 4 |
F 159H 4.5
F 159:5 |
F 159H 45
F 159 5 |
F 219H 6 |
F 273H 8 |
F 325H 8 |
|
10 |
||||||||||
|
15 |
||||||||||
|
25 |
||||||||||
|
40 |
凹面JB 82-59 |
|||||||||

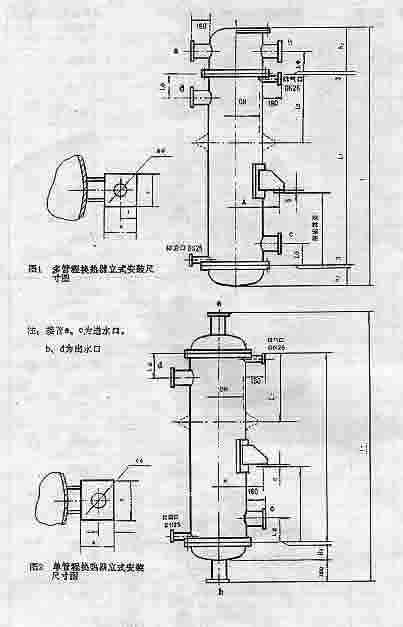

五、主要外形及安裝尺寸表
|
DN 尺寸 符號 |
150 |
250 |
400 |
500 |
600 |
800 |
1000 |
1200 |
|
B |
120 |
120 |
120 |
120 |
150 |
150 |
150 |
150 |
|
D1 |
20 |
20 |
20 |
20 |
25 |
25 |
25 |
25 |
|
K1 |
50 |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
|
K2 |
90 |
160 |
280 |
330 |
420 |
590 |
740 |
900 |
|
L3 |
140 |
255 |
310 |
460 |
540 |
730 |
900 |
1080 |
|
R |
10 |
10 |
10 |
10 |
12.5 |
12.5 |
12.5 |
12.5 |
|
S1 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
12 |
|
T |
16 |
16 |
16 |
16 |
20 |
20 |
20 |
20 |
