浮頭式換熱器
浮頭式換熱器的特點是管間和管內清洗方便，不會產生熱應力；但其結構復雜，造價比較固定管板式換熱器高，設備笨重，材料消耗量大，且浮頭端小蓋在操作中無法檢查，制造時對密封要求較高。適用于殼體和管束溫差較大或殼程介質易結構的場合。

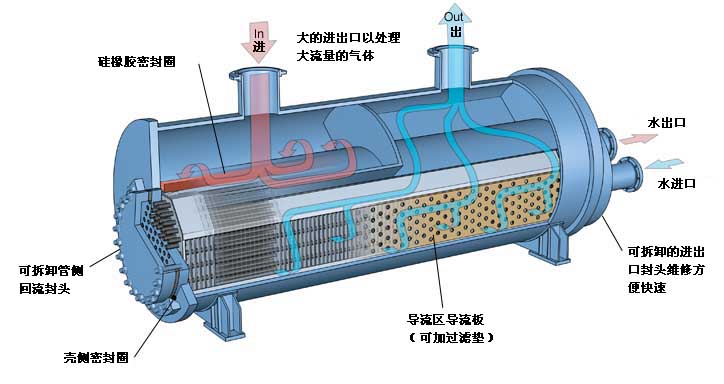

浮頭式換熱器可以設置導流筒，可以防止進口處高速流體對管束的直接沖擊，使得殼程流體達到較均勻的分布，從而使殼程進口段管束的傳熱面積得到充分利用，減少傳熱死區及防止進口段可能會出現的流體誘導震動。
浮頭式換熱器和冷凝器的基本參數
（1）公稱直徑DN/mm
內導流換熱器公稱直徑系列： 鋼管制圓筒：325,426；卷制圓筒：400,500,600,700,800,900,1000,(1100),1200，1300,1400,1500,1600,1700,1800。
外導流換熱器公稱直徑系列： 卷制圓筒：500,600,700，800,900,1000.
冷凝器的公稱直徑系列： 鋼管制圓筒：400,500,600,700,800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800。
（2）公稱壓力PN/MPa
換熱器：1.0，1.6，2.5，4.0，6.4 。
冷凝器：1.0，1.6，2.5 ，4.0 。
（3）浮頭式換熱管的長度、規格及排列形式
換熱管的種類有光管和螺紋管，換熱器長度有3m，4.5m，6m，9m，換熱規格及及排列形式如表
|
換熱管外徑*壁厚 |
排列形式 |
管心距
|
|
|
碳素鋼、低碳合金鋼 |
不銹耐酸剛 |
||
|
19*2 |
19*2 |
正三角形、正方形、正方形旋轉45° |
25 |
|
25*2.5 |
25*2 |
32 |
|
（4）管程數N
|
DN/mm |
325-500 |
600-1200 |
1300- 1800 |
|
N |
2,4 |
2,4,6 |
4,6 |
(5)折流板（支撐板）間距S
冷凝器折流板間距S取450mm,(或480），600。換熱器折流板間距S見下表
|
L/m |
DN |
S |
|||||||
|
3 |
≦700 |
100 |
150 |
200 |
/ |
/ |
/ |
/ |
/ |
|
4.5 |
≦700 |
100 |
150 |
200 |
/ |
/ |
/ |
/ |
/ |
|
|
800-1200 |
/ |
150 |
200 |
250 |
300 |
/ |
450(480) |
/ |
|
6 |
400-1200 |
/ |
150 |
200 |
250 |
300 |
350 |
450(480) |
/ |
|
|
1200-1800 |
/ |
/ |
200 |
250 |
300 |
350 |
450(480) |
/ |
|
9 |
1200-1800 |
/ |
/ |
/ |
/ |
300 |
350 |
450 |
600 |
（6）管箱
DN≦400mm為平蓋管箱；500≦DN≦800mm為平蓋管箱和封頭管箱，推薦使用封頭管箱；DN≥900mm為封頭管箱。
（7）旁路擋板的數量
|
DN/mm |
325-500 |
600-700 |
800-1200 |
1300-1500 |
1600-1800 |
|
旁路擋板/對 |
1 |
2 |
3 |
4 |
5 |
（8）浮頭式換熱器的面積計算公式：
A=πd(L-2δ-0.006)n 其中d代表換熱管外徑;L換熱器長度；δ管板厚度；n換熱管根數。
